170xx Quad Snake 4-8 fach (4-8 way)



Gotham "Star-Quad" Kabel sind die zur Zeit fortschrittlichsten Mikrofonkabel. Wir haben einen hochflexiblen PVC-Mantel, eine PE-Isolation, unsere Doppelwendelabschirmung und eine 4-Leiter-Konstruktion (Star-Quad)  Das "Star-Quad"-Konzept ist bekannt und empfohlen für Anwendungen, wo es auf grösstmöglichen Einstreuschutz ankommt und wo grosse Kabellängen unumgänglich sind. Da wir je zwei Leiter für ein Signal verwenden, reduziert sich der Signalverlust um 50% und die Einstreudämpfung wird auf ca. 130 dB (25 kHz) erhöht.

Das ultimative Audiokabel!

Symmetrisches hochflexibles Audiokabel für Mikrofonleitungen und anspruchsvolle Verbindungen bei Installationen mit analogen Audiosignalen.
Kompromisslose Abschirmung! Mehr kann man nicht machen! Jeder Leiter (9) wird nach der Isolation  mit einem Reussenschirm (100% abdeckende Kupferdrähte) geschirmt, darüber wird eine leitende Stoffschicht (Aluminiumbedampft) gelegt. 4 solcher Leiter werden dann mit Füllmaterial präzise sternmässig  verseilt um eine hohe Flexibilität und beste Einstreudämpfung zu sichern. Dieser verseilte Strang wird dann wiederum mit einer leitenden Stoffschicht belegt um die Konstruktion zu sichern und die Impedanz zu fixieren.
Darüber geben wir den legendären Doppelwendelschirm. 2 Lagen mit je 100% Abdeckung Abschirmung aus Kupferdrähten (Doppelreussenschirmung!) und einen PVC Mantel aus hochflexiblem und flammwidrigen, matten Material für beste Flexibilität und Zugfestigkeit.
Dieses Kabel eignet sich vorzüglich für hochwertige XLR - Mikrofonanschlusskabel aber auch für Installationen mit grossem Anspruch auf Abschirmung und unverfälschtem Signaltransport.

Aufbau der einzelnen Leitung: ähnlich unseres Installationskabel 10921

1 = Zwischenmantel: PVC, Ø 3.4mm, Dunkelblau. Nummeriert je jach Aderzahl  1-24

2 = 1. Wendelschirm Blanke CU-Drähte (0.10 mm), 100% deckend Z-links drehend
3 = 2. Wendelschirm Blanke CU-Drähte (0.10 mm), 100% deckend S-rechts dregend

5 = Isolation PE, Ø 1.0 mm, rot,weiss,pink, elfenbein. Verseilt übers Kreuz (Starquad)
6 = Leiter Blanke CU-Litze 18x 0.10 mm (0.14 mm²)

Technische Daten:

Leiterwiderstand:    < 140 ohm/km
Schirmwiderstand:    < 20 Ohm/km
Kapazität: Ader/Ader  < 52 nF/km
  Ader/Schirm  < 100 nF/km
Wellenwiderstand: bei 10 kHz: 180 Ohm
Prüfspannung: Ader/Ader  500 veff
  Ader/Schirm  2000 veff
Betriebsspannung:    Kleinspannung


Aufbau Multikonstruktion: 17004  (4 Weg)

Aussenmantel: PVC, maximaler Ø 11.0 mm Dunkelblau
Standardrollenlänge: 300m
Gewicht/Meter: 0.170 kg
Gewicht 300m Rolle : 51.00 kg

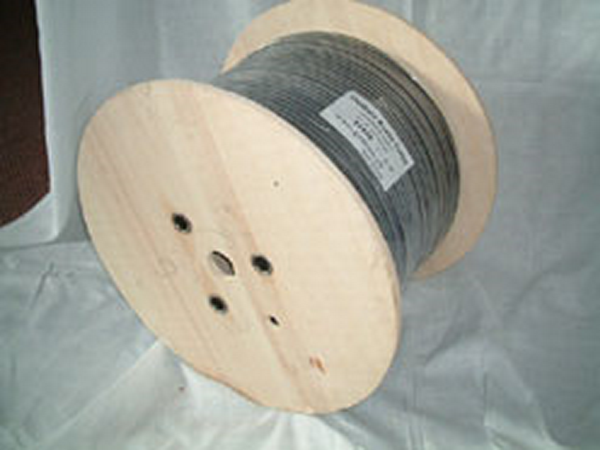

Rollentyp: HS-400 Holzspule


Aufbau Multikonstruktion: 17008  (8 Weg)

Aussenmantel: PVC, maximaler Ø 14.0 mm Dunkelblau
Standardrollenlänge: 200m
Gewicht/Meter: 0.5 kg
Gewicht 300m Rolle : 100.00 kg
Rollentyp: HS-400 Holzspule


Bestell-Informationen:

Bestell Nr. Typ Durchmesser Farbe Rollenlänge Gewicht/Rolle  Shipping Unit
17004 GAC-4way Quad 11.0 mm Dunkelblau 300m 51.00 kg 1x300m HS400
17008 GAC-8way Quad 15.0 mm Dunkelblau 200m 100.00 kg 1x200m HS400
  Weitere Aderzahlen sind vorgesehen! Fragen Sie nach News.


Preisliste:

Bestell Nr. Star-Quad Multi analog
Doppelt geschirmt PVC
Hochflexibel
Rollen- länge Farbe **Standartrollen CHF (SFr.) € (Euro)
per Rolle * per Meter per Rolle * per Meter
17008
GAC-8weg quad
Weitere Aderzahlen folgen im Frühjahr 2016

max. 200 m dunkelblau
neu auch schwarz
200m 2'743.20 13.70 2'419.05 12.10


Preisstellung MUCO/Snakes:
Verkauf per Meter abgelängt oder per Rolle vom Lager Schweiz. (8953 Dietikon). Wir liefern die genaue Meterzahl nach Ihren Wünschen. (nur ganze Meter!)
Die maximale Länge an einem Stück ist jeweils die Standardlänge gemäss Datenblatt. Fragen Sie auch nach Reststücken zum Sonderpreis.
CHF Preis beinhaltet 7.7% CH-Mwst. Einwegrollen inbegriffen. Rollen werden kostenlos zurück genommen.
Versandkostenfreie Abholung in Dietikon möglich. (Nur nach vorheriger Absprache.)
Export nach ausserhalb CH: Es wird eine Verzollung/Import nötig sein, welche ev. eine Gebühr und lokale Mwst generieren wird.
Dies wird Ihnen in der Regel durch den Frachtführer und/oder dem Zoll in Rechnung gestellt.
Es wird kein Zoll erhoben, (präferenzbegünstigte Ursprungswaren) aber allenfalls durch das Zollamt die lokale Mwst erhoben.
Beachten Sie bitte auch unseren Restenverkauf ab Lager Schweiz hier Link:
Lieferung aus DE-Lager  (nur ganze Einheiten). Innerhalb Deutschland und EC ohne UID Nummer zuzüglich DE Mwst von 19%!
Fragen Sie nach eventuellen kurzen Rollen in Deutschland verfügbar. Wir können im DE-Lager keine Teilstücke ablängen/trennen.
Beachten Sie bitte, dass wir Kleinmengen nur aus der Schweiz versenden können.
Standardrollen / Versand-Einheit nur für Lieferungen ab unserem EU Lager in Freiburg DE Bedingung.
Gesamte Preislisten in CHF, Euro oder USD finden Sie hier: Link
Handelsform:  Holzspulen HS-400 oder abgelängt im Offenverkauf.
Hier finden Sie ein Bestellformular welches Sie ausfüllen können und uns per email oder fax schicken können
Preisstellung Kabel:
Verkauf per Meter (*offen) oder per Rolle/Einheit vom Lager Schweiz. (8953 Dietikon)
*per Meter: = 20% höherer Preis als per Rolle. *Preis per Meter wird nur verrechnet falls keine volle Rolle bestellt wird!
Fragen Sie nach Restlängen zum Rollenpreis!  CHF Preis beinhaltet 7.7% CH-Mwst. Einwegrollen inbegriffen. Rollen werden kostenlos zurück genommen.
Versandkostenfreie Abholung im Lager Dietikon (CH) nach Absprache möglich.
Beachten Sie bitte auch unseren Restenverkauf ab Lager Schweiz hier Link:
Lieferung aus DE-Lager  (nur ganze Einheiten) innerhalb Deutschland und EC. Ohne UID Nummer zuzüglich DE Mwst von 19%!
Beachten Sie bitte, dass wir Kleinmengen nur aus der Schweiz versenden können.

**Standardrollen / Versand-Einheit nur für Lieferungen ab unserem EU Lager in Freiburg DE Bedingung.


Gesamte Preislisten in CHF, Euro oder USD finden Sie hier: Link
Hier finden Sie ein Bestellformular welches Sie ausfüllen können und uns per email oder fax schicken können
Diese Kabel können Sie auch mit Steckern konfektioniert erhalten!  Made in Switzerland!

Bei Starquadkabeln stehen für den Plus + Anschluss (XLR Pin2) und den Minusanschluss -  (XLR Pin3) jeweils 2 Adern zur Verfügung.


Die farblich markierten Adern gehören zusammen, also übers Kreuz verbunden, entsteht durch die Verseilung der Adern eine Löschung allfälliger Einstreuungen was sich in einem perfekten und ungestörten Transport Ihres Signales zeigt. Das Beste was man machen kann. Durch die jeweils 2 Adern parallel reduziert sich der Verlust um die Hälfte, aber die Kapazität ist natürlich höher, was wir mit der Verwendung von PE Isolationsmaterial vermindern. Das PE macht die Ader aber etwas weniger flexibel, Preis der Physik!
Wir empfehlen nicht die 4-adrigen Kabel für Stereo und/oder 2 Kanal Leitungen zu verwenden, obwohl das natürlich gemacht werden kann, sollte das mögliche "Übersprechen" nicht wichtig sein. Starquad können auch (wird auch) zum übertragen von asymmetrischen (RCA unbalanced) Signalen verwendet werden. In diesem Falle bitte nur die 2 roten Adern (Signal +) zusammen verwenden und alle anderen (die 2 weissen überzähligen) Adern mit der Abschirmung verbunden auf Masse legen.
